112 SORF

PRODUCTS & SERVICES > STEEL > FLANGES > BS Standard > BS 4504 / PN10 > 112 SORF

material-composition
NOMINAL PIPE SIZE OUTSIDE DIA. (MM) DIA. OF BOLT CIRCLE (MM) DIA. OF BOLT HOLE (MM) NUMBER OF HOLES DIA. OF BORE (MM) THICKNESS MIN. (MM) LENGTHS THRU HUB (MM) DIA. OF HUB (MM) DIA. OF RAISED FACE (MM) HEIGHT OF RAISED FACE (MM) RADIUS OF FILLET (MM) APPROX. WEIGHT (KG)

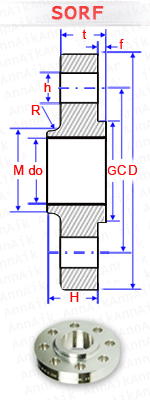

  D C h   do t H M G f R
10 90 60 14 4 18 14 20 30 40 2 3
15 95 65 14 4 22 14 20 35 45 2 3
20 105 75 14 4 27 16 24 45 58 2 4
25 115 85 14 4 34.5 16 24 52 68 2 4
32 140 100 18 4 43.5 16 26 60 78 2 5
40 150 110 18 4 49.5 16 26 70 88 3 5
50 165 125 18 4 61.5 18 28 84 102 3 5
65 185 145 18 4 77.5 18 32 104 122 3 6
80 200 160 18 8 90.5 20 34 118 138 3 6
100 220 180 18 8 116.0 20 40 140 162 3 5
125 250 210 18 8 141.5 22 44 168 188 3 5
150 285 240 22 8 170.5 22 44 195 212 3 8
200 340 295 22 8 221.5 24 44 246 268 3 8
250 395 350 22 12 276.5 26 46 298 320 3 10
300 445 400 22 12 327.5 26 46 350 370 4 10
350 505 460 22 16 359.5 26 53 400 430 4 10
400 565 515 26 16 411.0 26 57 456 482 4 10
450 615 565 26 20 462.0 28 63 502 532 4 12
500 670 620 26 20 513.5 28 67 559 585 4 12
600 780 725 30 20 616.5 28 75 658 685 5 12
700 895 840 30 24   30     800 5 12
800 1015 950 33 24   32     905 5 12
900 1115 1050 33 28   34     1005 5 12
1000 1230 1160 36 28   34     1110 5 12
1200 1455 1380 39 32   38     1330 5 12
1400 1675 1590 42 36   42     1535 5 12
1600 1915 1820 48 40   46     1760 5 12
1800 2115 2020 48 44   50     1960 5 15
2000 2325 2230 48 48   54     2170 5 15
2200 2550 2440 56 52   58     2370 6 18
2400 2760 2650 56 56   62     2570 6 18
2600 2960 2850 56 60   66     2780 6 18
2800 3180 3070 56 64   70     3000 6 18
3000 3405 3290 62 68   75     3210 6 18
