105 BLFF

PRODUCTS & SERVICES > STEEL > FLANGES > BS Standard > BS 4504 / PN10 > 105 BLFF

material-composition
NOMINAL PIPE SIZE OUTSIDE DIA. (MM) DIA. OF BOLT CIRCLE (MM) DIA. OF HOLE (MM) NUMBER OF BOLT HOLES THICKNESS MIN. (MM) APPROX. WEIGHT (KG)

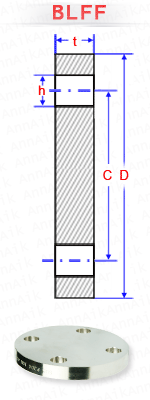

  D C h   t
10 90 60 14 4 14
15 95 65 14 4 14
20 105 75 14 4 16
25 115 85 14 4 16
32 140 100 18 4 16
40 150 110 18 4 16
50 165 125 18 4 18
65 185 145 18 4 18
80 200 160 18 8 20
100 220 180 18 8 20
125 250 210 18 8 22
150 285 240 22 8 22
200 340 295 22 8 24
250 395 350 22 12 26
300 445 400 22 12 26
350 505 460 22 16 26
400 565 515 26 16 26
450 615 565 26 20 28
500 670 620 26 20 28
600 780 725 30 20 34
700 895 840 30 24 38
800 1015 950 33 24 42
900 1115 1050 33 28 46
1000 1230 1160 36 28 52
1200 1455 1380 39 32 60
1400 1675 1590 42 36 -
1600 1915 1820 48 40 -
1800 2115 2020 48 44 -
2000 2325 2230 48 48 -
2200 2550 2440 56 52 -
2400 2760 2650 56 56 -
2600 2960 2850 56 60 -
2800 3180 3070 56 64 -
3000 3405 3290 62 68 -
